SMD přívěšek

Ano! čtete správně doopravdy přívěšek.

Napadlo mě, když už dokáži naprogramovat něco tak malého jako je atmega8-16AU tak proč si neudělat třeba přívěšek na řetízek na kterém bude umístěna RGB SMD ledka které by postupně prolínala barvy?

Zapojení? Jednoduché

Program? Triviální

Jediné mínus bylo hodně času strávených nad tím jak to vše „narvat“ na malinký plošňáček

a podařilo se! velikost desky je neuvěřitelných 16,25 x 35 mm a to je tma i umístěn otvor pro protažení řetízku, který se bohužel v PDF nevytiskl… časem opravím.

Plošňák si nechám vyjet gravírkou, bude to asi nejlepší a také nejspolehlivější :)

zde je ke stažení návrh v PDF:Návrh.pdf

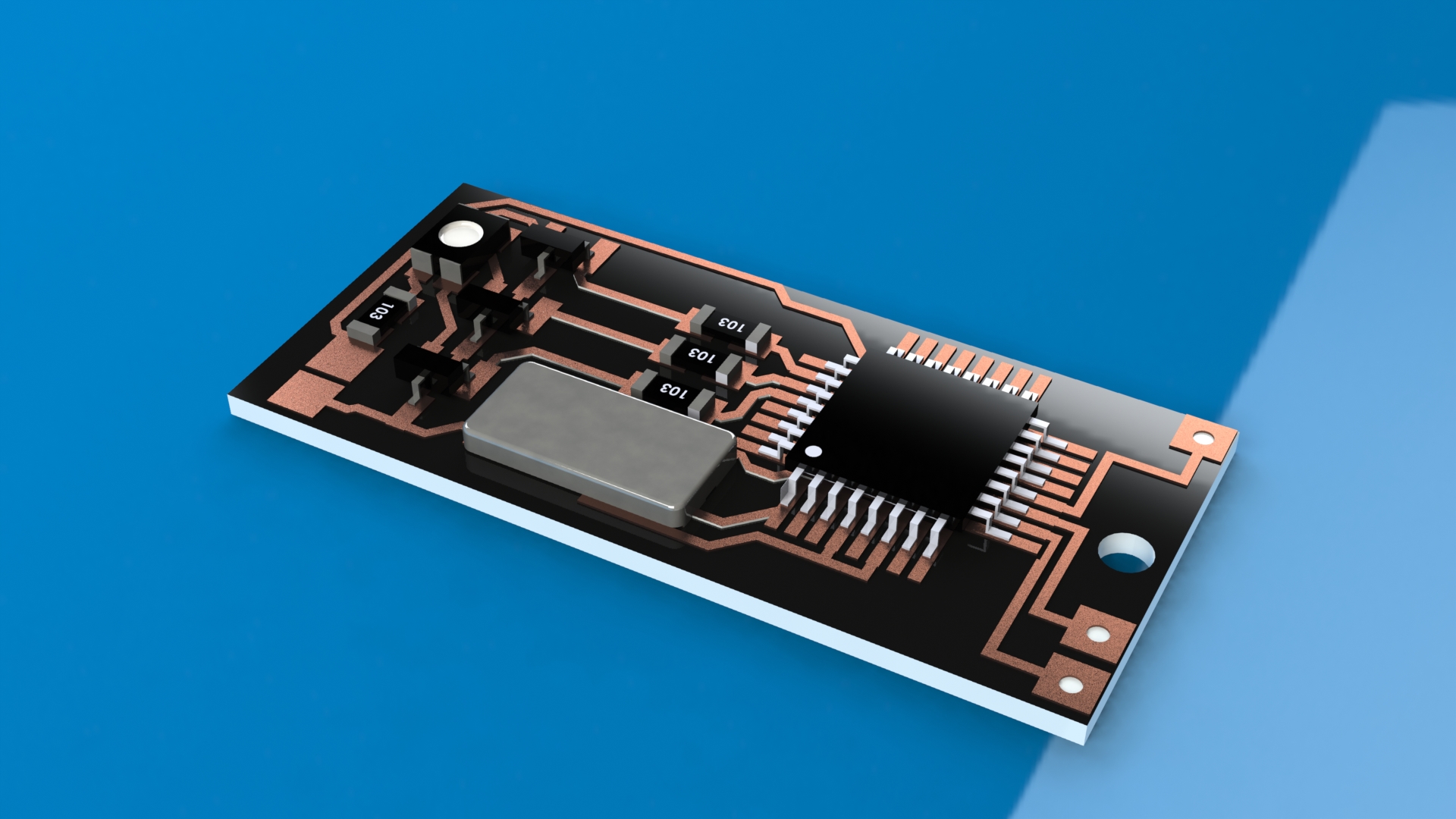

Sem si pohrál v 3D modelovacím porgrámku a vytvořil jsme i 3D návrh jak by  ot vše mělo vypadat :) tady je výsledek:

AKTUALIZACE:

Tak máme tu aktualizaci tohoto článku. Já se v prvé řadě omlouvám za velké zpoždění ale nějak jsme na tento projekt úplně zapomněl, ale následně se na něj samozřejmě dostalo.

Mám zde video, ve kterém můžete vidět jeho 1.verzi včetně programování a nahrávání bootloaderu.

Byl použit čip: ATmega8-16AU a krystal 16MHz

klasické zapojení

Video:
